Для откатных ворот: CAME BX-78 привод для ворот до 800кг
Звоните (4942) 466-200
Цена:
27 000,00
/ШТ
Привод CAME BX-78 разработан и произведен компанией CAME CANCELLI AUTOMATICI S.p.A. в полном соответствии с действующими нормами безопасности. Гарантийный срок эксплуатации составляет 36 месяцев при отсутствии механических повреждений и следов вскрытия. Привод CAME BX-78 состоит из силуминового корпуса в котором расположен самоблокирующийся редуктор, и пластикового шасси на котором закреплены трансформатор и плата блока управления. Важно! Используйте оригинальные, произведенные компанией CAME, устройства управления и устройства безопасности - это гарантия легкого монтажа, технического обслуживания и эксплуатации.
Функции BX-78
состав комплекта привода bx-78
| 001BX-78 |
Привод 230В линейный самоблокирующийся (специальный стальной крепеж) |
1 |
| 001AF43RU |
Радиоприемник встраиваемый |
1 |
технические характеристики привода came bx-78
Напряжение питания системы:~230В, 50/60Гц
Напряжение питания мотора:~230В, 50/60Гц
Максимальный потребляемый ток: 2,4A
Мощность: 300Вт
Максимальная масса створки ворот - 800кг
Максимальный вращающий момент: 32 Нм
Передаточное число: 1/33
Усилие: 800 Н
Скорость движения ворот: 10 м/мин (макс.)
Интенсивность использования: 30%
Класс защиты: IP54
Вес: 15 кг
Конденсатор: 20 мкФ
Тепловая защита двигателя: 150° C
Температура эксплуатации -20/+55 град.
ФУНКЦИИ БЛОКА УПРАВЛЕНИЯ ZBX-74 ZBX-78
- Автоматическое закрывание
- Предварительное включение сигнальной лампы
- Обнаружение препятствий в любом положении ворот
- Открыть/закрыть
- Открыть/Стоп/Закрыть/Стоп
- Частичное открывание
- Полный стоп

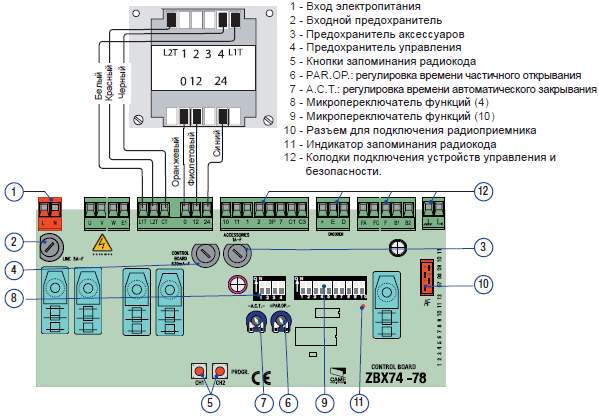

Электропитание платы блока управления ~220В подается на контакты L-N, частота 50/60 Гц.
Для электропитания принадлежностей используется ~24В.
Внимание! Общая мощность принадлежностей не может превышать 20Вт.
Фотоэлементы безопасности могут быть подключены для выполнения следующих функций: "Открывание в режиме закрывания", "Частичный стоп", "Стоп" и обнаруживают препятствие даже когда мотор не работает.
Примечание: когда нормально-замкнутые контакты (2-C1, 2-C3 или 1-2) разомкнуты, светодиод начинает мигать (позиция 11, основные компоненты).
Оптический считыватель изменяет направление движения ворот на противоположное при обнаружении препятствия в циклах открывания или закрывания.
Внимание! После 3 неудачных попыток закрытия ворота останавливаются в полностью открытом положении, таймер автоматического закрывания отключается. Для закрытия ворот
необходимо подать команду с кнопки или брелка-передатчика.
Все подключения защищены предохранителями (см.табл.).
Пользователем должны периодически выполняться следующие работы: чистка фотоэлементов, контроль за правильной работой устройств безопасности и за отсутствием препятствий для работы автоматики. Кроме того, рекомендуется периодически контролировать состояние смазки и проверять оборудование на наличие возможного ослабления креплений.
- Чтобы проверить эффективность работы устройств безопасности, необходимо провести предметом перед фотоэлементами во время закрывания ворот. Если створки меняют направление движения, то фотоэлементы исправны. Это единственная работа по техническому обслуживанию оборудования, выполняемая при включенном электропитании.
- Перед выполнением работ по техническому обслуживанию отключите питание во избежание возникновения опасных ситуаций, вызванных непроизвольным движением ворот.
- Для чистки фотоэлементов используйте слегка увлажненную водой мягкую ткань. Запрещается использовать растворяющие или другие химические вещества, так как они могут вывести оборудование из строя.
- Смазывайте шарнирные соединения густой смазкой при появлении постороннего шума или вибрации так, как показано на рисунке.
- Проверьте, чтобы в зоне действия фотоэлементов не было растительности и препятствий для движения ворот.
